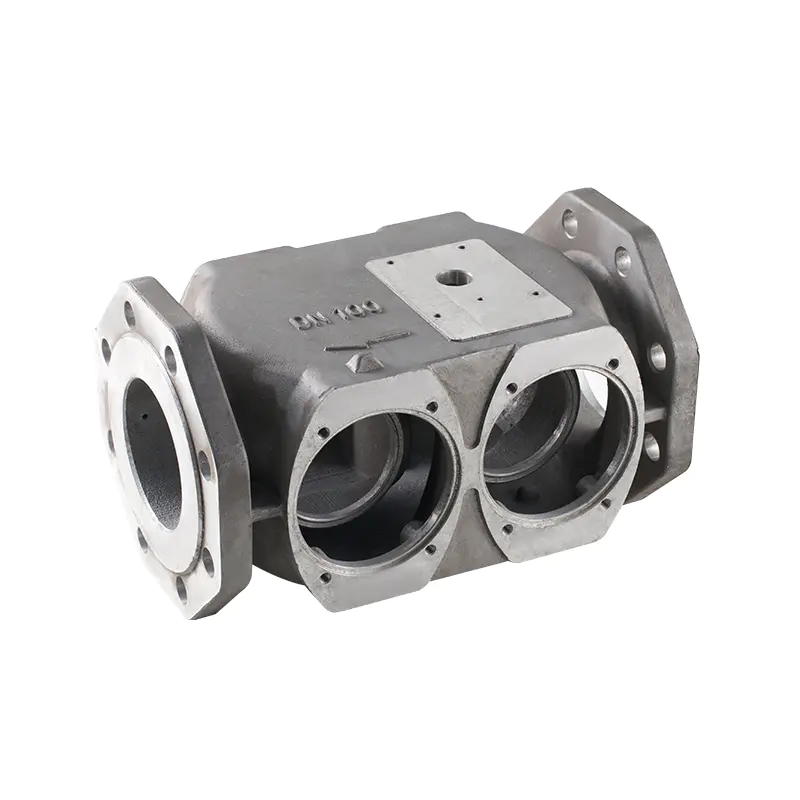

Прецизионное литье или обработка сложных металлических деталей

Ваша команда дизайнеров только что закончила разработку CAD-чертежей сложной металлической детали — чего-то со сложными внутренними проходами, тонкими стенками и геометрией, обработка которой из твердого материала стоила бы целое состояние. Вы связываетесь со своим партнером-производителем. Подтягивают характеристики и сразу спрашивают: а почему не литье? На первый взгляд это звучит нелогично. Литье кажется примитивным по сравнению с механической обработкой, управляемой компьютером. Однако для компонентов сложной формы реальность становится очевидной, как только вы понимаете физику происходящего. Процессы прецизионного литья представляют собой одно из самых элегантных производственных решений для эффективного создания сложных металлических деталей. Независимо от того, разрабатываете ли вы автомобильные компоненты, корпуса промышленных клапанов, корпуса насосов или любую другую сложную геометрию, требующую металлической конструкции, понимание того, почему литье превосходно решает эту задачу, меняет ваш подход к поиску компонентов и стратегии производства.

Что делает геометрическую сложность такой сложной для производства?

Традиционные подходы к обработке начинают с цельного блока материала и удаляют все, что не является конечной деталью. Хотите полую камеру внутри вашего компонента? Машина должна просверлить снаружи, создавая отверстия для доступа, которые позже необходимо заделать. Нужны сложные внутренние проходы? Становятся необходимыми многочисленные операции сверления, растачивания и развертывания. Внутренние каналы охлаждения? Каждый из них требует отдельных проходов оснастки.

Математика работает против традиционной обработки действительно сложных форм. Деталь, требующая десяти внутренних элементов, означает десять отдельных операций станка, каждая из которых включает смену инструмента, время наладки и потенциальное накопление допусков между операциями. Материальные отходы становятся значительными — возможно, от пятидесяти до семидесяти процентов вашего исходного запаса превращается в щепу в цеху. Время производства значительно увеличивается, поскольку технические специалисты программируют, настраивают и выполняют каждую операцию последовательно.

Ковка сама по себе создает проблемы. В то время как кованые детали обладают превосходными прочностными свойствами, кузнечные штампы требуют либо простой формы, либо чрезвычайной силы для сжатия металла сложной геометрии. Давление, необходимое для заполнения сложных внутренних полостей, часто превышает практические ограничения оборудования. Меньшие функции просто не заполнятся. Геометрические подрезы становятся проблематичными. Стоимость специального ковочного инструмента для сложных одноразовых компонентов становится непомерно высокой.

Далее идет сварная сборка. Производители иногда создают сложные компоненты, изготавливая несколько более простых деталей отдельно и соединяя их сваркой. При этом появляются точки соприкосновения — потенциальные слабые места, требующие проверки и контроля качества. Каждый сварной шов представляет собой вариант процесса. Точность размеров становится сложнее гарантировать, когда несколько компонентов должны быть точно выровнены и соединены.

Как точное литье решает эти проблемы?

Кастинг работает по принципиально иным принципам. Расплавленный металл течет в подготовленную полость, имеющую точно такую ​​же форму, как должен выглядеть ваш конечный компонент. Внутренние проходы? Полость формы включает их с самого начала. Полые камеры? Это основные функции самой формы. Сложная геометрия? Именно это кастинг скорее поддерживает, чем борется.

Точное литье начинается с мастер-модели, обычно изготавливаемой из воска или аналогичного материала. Эта модель включает в себя все необходимые геометрические детали: подрезы, внутренние полости, тонкостенные секции, внешние элементы — все. Эту модель окружает керамическая оболочка, созданная в результате многократных процессов погружения и нанесения покрытия. При нагревании воск тает и стекает, оставляя полость, которая идеально повторяет предполагаемую форму вашего компонента.

Расплавленный металл льется в полость керамической формы. Гравитация или другие силы (вакуум, давление) помогают металлу проникать во все углубления, заполняя мельчайшие проходы и образуя сложные внутренние структуры. После охлаждения и затвердевания вы удаляете керамическую оболочку и, что примечательно, получаете цельный компонент, который уже существует почти в окончательной форме. Никаких дополнительных внутренних проходов для сверления. Отсутствие внутренних поверхностей, требующих отделки. Никаких операций соединения не требуется.

Математика инвертируется по сравнению с традиционной обработкой. Вы добавляете только то, что необходимо для самого процесса — незначительные требования к качеству поверхности, возможно, минимальные припуски на прецизионное шлифование, если этого требует допуск на размеры. Использование материалов резко возрастает. Процесс литья по существу формирует готовый материал, а не выбрасывает большую его часть.

Сравнение подходов к производству изделий сложной геометрии

Это сравнение показывает, почему прецизионное литье доминирует в производстве сложных компонентов. Он превосходен именно там, где другие методы не справляются — когда геометрия становится сложной, а внутренние особенности умножаются.

Роль процесса точного литья в современном производстве

Точное литье, иногда называемое литьем по выплавляемым моделям, значительно изменилось с момента своего возникновения. В современных версиях используются сложные системы управления, современные керамические материалы и усовершенствованные процедуры нагрева. Компьютерное проектирование теперь интегрировано с созданием пресс-форм. Программное обеспечение для моделирования прогнозирует структуру течения металла, выявляя потенциальные дефекты до начала производства.

Этот процесс осуществляется посредством контролируемого нагрева и охлаждения. В печах поддерживаются точные температурные окна, позволяющие металлу свободно течь без чрезмерной турбулентности или преждевременного затвердевания. Материалы пресс-формы уравновешивают проницаемость (позволяющую выходу газа) и прочность (выдерживающую давление жидкого металла). Состав керамической оболочки определяет, насколько хорошо передается тепло, влияя на структуру затвердевания и конечные свойства детали.

Для компонентов, требующих точности размеров, вторичные операции остаются минимальными. Легкий проход обработки может касаться линий разъема, где разделяются секции пресс-формы. Шлифование поверхности позволяет достичь особых требований к отделке. Операции по нарезанию резьбы, если они необходимы, занимают некоторое время, поскольку формование сыпучего материала уже произошло во время литья.

Структура затрат принципиально отличается от механической обработки. Предварительная разработка пресс-форм требует затрат: создание оборудования для восковых моделей, подготовка процессов керамической оболочки, оптимизация параметров нагрева. Но после изготовления каждая последующая отливка требует в первую очередь материала и труда для заливки, охлаждения и базовой отделки. Массовое производство становится все более экономичным. Даже отдельные сложные отливки иногда обходятся дешевле, чем обработка эквивалентной геометрии из цельной заготовки.

Когда внутренние особенности оправдывают прецизионное литье

Сложные внутренние проходы во многом объясняют привлекательность точного литья. Представьте себе автомобильную деталь, требующую прохождения охлаждающей жидкости по спирали через ее структуру — что-то, что невозможно обработать без сверления снаружи и последующей герметизации отверстий доступа. Корпус насоса с несколькими внутренними камерами? Каждая камера представляет собой упрощенную геометрию, когда она отлита как единая полость, а не обработана отдельно и соединена.

Корпуса электронных компонентов часто содержат внутренние ребра, выступы и точки крепления, которые усиливают конструкцию, сохраняя при этом легкий вес. Литье создает эти особенности естественным образом во время затвердевания. Радиаторы требуют точной геометрии внутренних ребер для оптимизации потока жидкости. Точное литье легко справляется с этими требованиями.

Гидравлические и пневматические компоненты часто содержат сложные внутренние каналы, направляющие поток жидкости. Литье позволяет инженерам создавать эти пути как единые интегрированные структуры. Качество и производительность становятся более надежными, чем если бы несколько компонентов были обработаны и соединены через коллекторные блоки.

Компоненты автомобильных двигателей демонстрируют эту реальность. Головки цилиндров содержат сложные каналы для охлаждающей жидкости, направляющие клапанов и масляные каналы, проходящие через сложные внутренние каналы. Хотя обработка отдельных элементов возможна, для этого требуется множество отдельных операций. Кастинг объединяет все в единый целостный компонент.

Достижение качества и точности с помощью литых компонентов

Распространенные заблуждения предполагают, что при литье получаются грубые, неточные детали, требующие тщательной отделки. Реальность современного точного литья существенно отличается. При правильном контроле процесса отклонения размеров непосредственно из формы находятся в допустимых пределах, часто в пределах долей миллиметра.

Качество поверхности зависит, прежде всего, от свойств материала формы и контроля температуры заливки. Керамические оболочки при соответствующей подготовке поверхности позволяют без дополнительных работ получать отливки с гладкостью, приемлемой для многих применений. Там, где существуют более строгие требования к отделке, легкая шлифовка или полировка удаляет минимальное количество материала — секунды или минуты на поверхность, а не часы, которые могут потребоваться для обработки идентичной геометрии.

Пористость — небольшие газовые поры внутри отливки — можно свести к минимуму за счет вакуумного литья, повышения давления во время разливки и контролируемой скорости охлаждения. Компьютерное моделирование теперь предсказывает, где может образоваться пористость, что позволяет корректировать процесс до начала производства. Методы вакуумного литья при правильном выполнении практически исключают пористость.

Механические свойства литых деталей выгодно отличаются от механически обработанных аналогов. Удаление материала при механической обработке иногда приводит к возникновению поверхностных напряжений или удалению полезных зеренных структур. При литье, наоборот, при контролируемом охлаждении развиваются благоприятные кристаллические структуры. Результат: сравнимые или превосходящие прочностные характеристики, несмотря на то, что материал изготовлен из жидкого металла.

Выбор материала для литья сложных деталей

Различные литейные материалы подходят для разных применений. Алюминиевые отливки обеспечивают преимущество в весе для аэрокосмической и автомобильной промышленности, где масса имеет значение. Алюминий также легко отливается в изделия сложной геометрии с хорошей точностью размеров. Материал охлаждается относительно быстро, что сокращает общее время производства каждого компонента.

Стальные отливки обеспечивают преимущества в прочности при высоких нагрузках. Тяжелое оборудование, крупные корпуса клапанов и компоненты, подвергающиеся значительным термоциклическим воздействиям, выигрывают от термической стабильности и механических свойств стали. Стальные отливки выдерживают более высокие температуры и напряжения по сравнению с алюминиевыми аналогами.

Отливки из латуни и бронзы подходят для применений, требующих коррозионной стойкости или эстетической привлекательности. В сантехнике, морском оборудовании и декоративных компонентах часто используются эти материалы, поскольку они устойчивы к коррозии в морской воде и сохраняют привлекательный внешний вид без покрытия.

Отливки из нержавеющей стали сочетают в себе устойчивость к коррозии и прочность. Пищевое оборудование, системы обработки химикатов и компоненты медицинского оборудования часто требуют такой комбинации. Более высокая температура плавления нержавеющей стали требует более тщательного контроля процесса, но свойства материала оправдывают дополнительную сложность.

Почему литье под давлением занимает особую нишу

Литье под давлением фундаментально отличается от точного литья. При литье под давлением используется высокое давление, чтобы нагнетать расплавленный металл в штампы из закаленной стали — по сути, придавая металлу форму под экстремальным давлением. Этот процесс отлично подходит для крупносерийного производства относительно простых форм.

Детали, отлитые под давлением, быстро охлаждаются из-за большой тепловой массы в стальных матрицах. Производственные циклы сокращаются до секунд или минут на каждый компонент. Допуски компонентов остаются одинаковыми для тысяч идентичных деталей. Для крупносерийных автомобильных деталей, корпусов бытовой электроники или аналогичных товарных компонентов трудно обеспечить экономичность литья под давлением.

Однако литье под давлением имеет проблемы со сложными внутренними особенностями. Стальные штампы имеют структурные ограничения. Подрезы становятся проблематичными, поскольку матрица должна каким-то образом раскрыться и извлечь деталь без повреждений. Внутренние проходы требуют тщательного проектирования — по сути, это стержневые штифты, которые должны разрушаться и втягиваться во время выброса. Сложность таких штампов становится непомерно дорогой для чего-либо, кроме крупносерийного производства.

Прецизионное литье, напротив, легко принимает сложную внутреннюю геометрию. Одноразовая керамическая оболочка подходит для полости любой формы, не требуя механического извлечения. Это делает прецизионное литье экономичным даже для небольших объемов или единичных компонентов со сложными внутренними характеристиками, в то время как литье под давлением остается дорогим для таких применений.

Области применения, требующие опыта литья

Автомобильная промышленность является основным потребителем прецизионного литья. Коллекторы двигателя направляют выхлопные газы по сложным путям. Корпуса трансмиссий содержат внутренние галереи, по которым масло распределяется в определенные места. Корпуса дифференциала имеют сложную внутреннюю конструкцию, сохраняя при этом прочность для передачи нагрузки.

Компоненты насоса и компрессора демонстрируют пригодность отливки для работы с жидкостями. Корпуса насосов содержат множество полостей, внутренние каналы, направляющие поток жидкости, а также точки крепления валов, рабочих колес и крышек. Точное литье позволяет изготавливать эти целые блоки из отдельных отливок, устраняя пути утечки, которые могут возникнуть при сборке из нескольких частей.

Промышленные клапаны требуют сложной внутренней геометрии, контролирующей поток жидкости. В корпусах шаровых кранов, корпусах обратных клапанов и коллекторах пропорциональных регулирующих клапанов используется прецизионное литье, позволяющее получить необходимые внутренние каналы и уплотнительные поверхности в виде отдельных компонентов.

В медицинском и стоматологическом оборудовании используется литье компонентов, отвечающих как функциональной сложности, так и эстетическим требованиям. Этот метод производства часто используется в хирургических инструментах с множеством внутренних элементов, корпусах насосов для лабораторного оборудования и структурных компонентах диагностических устройств.

Компоненты аэрокосмической отрасли выигрывают от способности литья объединять сложную геометрию, сохраняя при этом жесткий контроль веса. Отливки из титана и суперсплавов образуют сложные конструктивные элементы, системы воздуховодов и монтажные конструкции в реактивных двигателях, где решающее значение имеют как производительность, так и контроль веса.

Обоснование затрат и экономические соображения

Первоначальные инвестиции в оснастку для точного литья кажутся значительными. Создание оборудования для изготовления восковых моделей, разработка процедур керамической оболочки, установление правильных параметров нагрева — эти действия требуют инженерных знаний и испытаний. Для однокомпонентных проектов такие первоначальные затраты могут показаться чрезмерными.

Однако в зависимости от объема экономика резко меняется. После первоначальной настройки каждая дополнительная отливка требует в первую очередь материальных и трудовых затрат. Никакого создания новых инструментов. Никакой дополнительной инженерии. Изготовление пяти отливок обходится как минимум дороже, чем изготовление одной после завершения оснастки. Сравните это с механической обработкой, где каждый компонент требует одинакового времени и труда на установку, независимо от произведенного количества.

Уравнение принятия решения упрощается для действительно сложной геометрии: если внутренние особенности компонента делают обработку дорогостоящей, литье обычно оказывается экономичным даже для небольших производственных партий. Если геометрия настолько проста, что механическая обработка остается дешевой, возможно, литье не приносит экономической выгоды. Но эта золотая середина — компоненты, слишком сложные для экономичной обработки, но недостаточно сложные, чтобы оправдать использование инструментов для литья под давлением — именно там, где прецизионное литье создает ценность.

Сценарии технического обслуживания и ремонта иногда оправдывают литье экономически. Для замены одного компонента стареющего оборудования может потребоваться литье, хотя на начальном этапе крупносерийного производства использовались другие методы. Литье позволяет воспроизвести сложную исходную геометрию без дорогостоящего переоснащения традиционными методами.

Вопросы интеграции процессов и цепочки поставок

Выбор производителя литейных деталей требует понимания его конкретных возможностей. Различные литейные заводы специализируются на разных типах материалов, диапазонах размеров и уровнях сложности. Некоторые преуспевают в изготовлении алюминиевых отливок определенного веса. Другие специализируются на отливках из стали или нержавеющей стали. Навыки создания форм для керамической оболочки различаются у разных поставщиков.

Системы качества имеют большое значение. Авторитетные производители используют средства контроля процесса, обеспечивающие повторяемость. Мониторинг давления во время разливки, регистрация температуры во время циклов охлаждения, рентгеновский контроль пористости — эти меры качества различаются у разных поставщиков. Понимание ваших конкретных требований влияет на выбор поставщика.

Цепочки поставок OEM-литых деталей выигрывают от комплексного планирования. Раннее общение между разработчиками компонентов и производителями отливок может оптимизировать конструкцию пресс-формы в соответствии с фактическими производственными требованиями. Иногда небольшие изменения геометрии облегчают процесс литья, сохраняя при этом функциональные требования. Такой совместный подход снижает затраты на оснастку и повышает качество деталей.

Прогнозирование объемов влияет на отношения с поставщиками. Соблюдение ожидаемых объемов помогает производителям отливок управлять инвестициями в оснастку и оперативным планированием. И наоборот, неожиданное увеличение объема создает проблемы с пропускной способностью. Регулярное информирование об ожидаемом уровне добычи поддерживает взаимовыгодные отношения.

Современные технологии, расширяющие возможности литья

Компьютерное моделирование теперь прогнозирует течение металла через формы еще до фактического производства. Программные модели показывают, где турбулентный поток может привести к появлению дефектов, где металл может затвердеть, преждевременно задерживая газ, как развиваются температурные градиенты во время охлаждения. Инженеры изменяют геометрию пресс-формы или параметры процесса на основе результатов моделирования, что значительно сокращает время разработки и повышает качество первого изделия.

Технология 3D-печати теперь создает восковые модели быстрее и надежнее, чем традиционные методы. Сложные геометрические формы, которые потребовали бы кропотливой ручной обработки, теперь создаются непосредственно на принтере. Это ускоряет сроки разработки и обеспечивает геометрическую сложность, которую ручные методы отвергли бы как непрактичные.

Системы мониторинга в режиме реального времени отслеживают производительность отливки на протяжении всего производства. Датчики температуры, датчики давления и системы визуализации фиксируют фактические условия процесса. Анализ данных выявляет тенденции до того, как качество деталей ухудшится, что позволяет заблаговременно инициировать корректирующие действия, а не реагировать на дефекты.

Разработка сплавов продолжает расширять возможности материалов для литья. Новые алюминиевые композиции обеспечивают улучшенную литейность при уменьшенной пористости. Специальные стали обеспечивают ранее недостижимое соотношение прочности и веса. Возможности литья из титана и магния постоянно улучшаются, что позволяет использовать их в облегченной аэрокосмической и оборонной промышленности.

Принятие обоснованных решений о кастинге и альтернативах

Систематически оценивайте ваши конкретные компоненты. Делают ли их внутренние особенности кандидатами на кастинг? Рассчитайте необходимое время обработки, если были предприняты попытки использования традиционных методов, включая замену инструмента, настройку, контроль оператора. Сравните это с затратами на разработку литья плюс затраты на литье на единицу продукции.

Учитывайте объем вашего производства. Крупносерийные товарные компоненты могут способствовать скорости и стабильности литья под давлением. Сложные компоненты небольшого объема часто оправдывают гибкость прецизионного литья. Средние объемы иногда распределяются между вариантами — например, литьем под давлением простого корпуса и литьем или механической обработкой сложных внутренних элементов по отдельности, а затем сборкой.

Потребности в материалах влияют на решения. Если легкие свойства алюминия удовлетворяют функциональные потребности, алюминиевое литье обходится дешевле, чем стальные альтернативы. Требуется защита от коррозии? Отливки из нержавеющей стали или бронзы решают эту проблему без дополнительных этапов нанесения покрытия. Диапазон рабочих температур? Некоторые материалы лучше сохраняют свойства при определенных термических условиях.

Требования к качеству имеют большое значение. Если требования к качеству поверхности или точности размеров превышают то, что может экономически обеспечить литье, становятся необходимыми вторичные операции. Легкая шлифовка или прецизионная механическая обработка позволяют добиться жестких допусков, когда отливка обеспечивает геометрию, близкую к чистой, требующую минимального удаления материала.

Свяжитесь с опытными поставщиками отливок на ранних этапах разработки компонентов. Их опыт часто позволяет найти пути оптимизации, позволяющие снизить затраты и улучшить технологичность. Инженеры, проектирующие компоненты без знания производственного процесса, иногда создают ненужные сложности, которые опытный литейный персонал мог бы изменить. Ruian Huazhu Machinery Co., Ltd. приносит обширный опыт разработки решений для литья сложных компонентов в различных отраслях промышленности. Их возможности точного литья охватывают материалы из алюминия, стали и специальных сплавов, которые обслуживают производителей автомобилей, поставщиков насосов, производителей клапанов и производителей промышленного оборудования. Независимо от того, разрабатываете ли вы новые компоненты, меняете методы производства для улучшения экономики или ищете поставщиков, способных надежно поставлять сложные отливки, их технический опыт помогает принимать решения на этапах разработки компонентов и производства. Взаимодействие с командой инженеров на ранних стадиях проектирования компонентов позволяет оптимизировать баланс между функциональными требованиями и эффективностью производства. Свяжитесь с нами, чтобы обсудить ваши конкретные задачи по сложной геометрии и узнать, как точное литье может улучшить ваш производственный подход, одновременно сокращая затраты и сроки разработки.
