Как выбрать автомобильное литье для автоконструкций

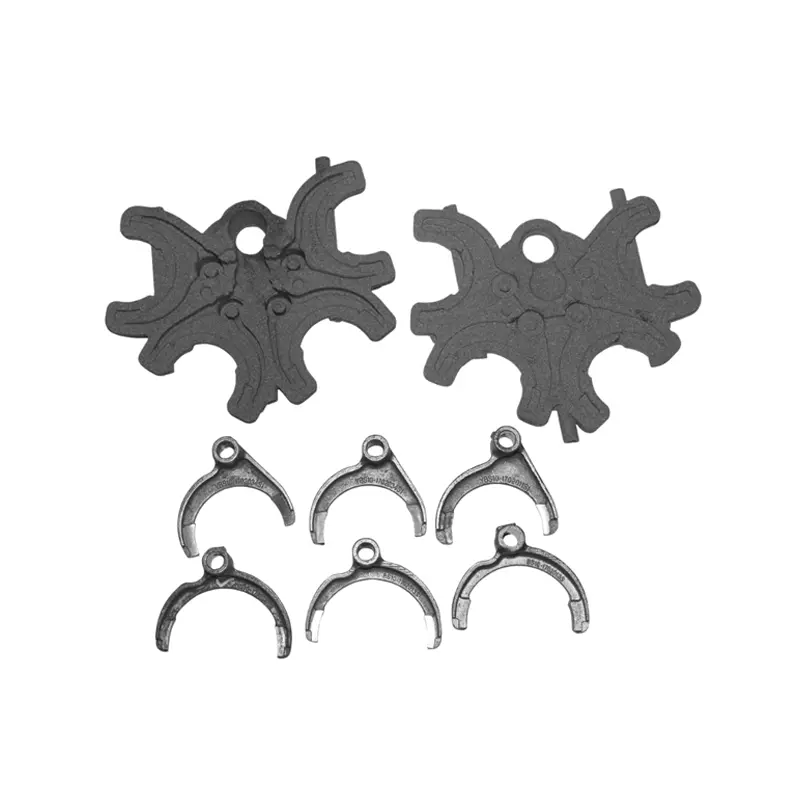

Вы несете ответственность за компонент подвески или кронштейн шасси, который должен выдерживать десятки миллионов циклов нагрузки, соответствовать стандартам аварийных характеристик, проходить проверку на усталость и при этом соответствовать целевому весу, который становится все жестче с каждым программным циклом. Выбор материала не является абстрактным — он имеет реальные последствия для стоимости оснастки, времени выполнения заказа, квалификации поставщика и, в конечном итоге, для того, будет ли деталь работать в полевых условиях. Автомобильное литье находится в центре этого решения для значительной части автомобильных конструкций, и логика выбора более тонкая, чем можно предположить в любой упрощенной таблице сравнения материалов. Что делает это решение действительно трудным, так это то, что детали конструкции не имеют единого профиля производительности. Поворотный кулак, кронштейн подрамника и корпус аккумуляторной батареи электромобиля — все они носят ярлык «конструкционные», но они сталкиваются с разными путями нагрузки, разными коррозионными средами, разной чувствительностью к весу и разными реалиями объемов производства. Понимание того, как тип материала и процесс литья взаимодействуют с этими переменными – и где на самом деле достигаются компромиссы – это то, что отличает хорошо определенную деталь от той, которая создает проблемы в дальнейшем.

Что определяет структурные требования в автомобильном контексте?

Термин «конструктивный» в автомобильной технике относится к компонентам, которые несут нагрузку между основными системами автомобиля, в том числе кузовом, подвеской, трансмиссией и системами безопасности пассажиров. Эти детали подвержены усталостным нагрузкам, ударам и постоянным стрессовым условиям, с которыми никогда не сталкиваются косметические детали или детали отделки.

Структурная классификация имеет значение для выбора отливки, поскольку она устанавливает минимальный уровень производительности:

• Усталость жизни: Детали конструкции подвергаются циклической работе под дорожной нагрузкой в течение всего срока службы автомобиля. Литейный материал должен противостоять возникновению и распространению трещин при повторяющихся нагрузках, а не только выдерживать пиковые нагрузки.
• Ударопрочность: Конструктивные элементы, имеющие отношение к столкновению, должны поглощать или перенаправлять энергию без катастрофической фрагментации. Пластичность — способность деформироваться перед разрушением — так же важна, как и предел текучести.
• Стабильность размеров: Структурные отливки часто служат установочными элементами для других компонентов. Постоянство размеров на протяжении всего производственного цикла влияет на качество сборки и характеристики NVH.
• Целостность поверхности: Пористость, усадка и холодные замыкания отливки влияют на усталостные характеристики таким образом, что это не всегда заметно при входном контроле. Контроль процесса и неразрушающий контроль имеют значение.

Каждое из этих требований влияет на то, какой литейный материал и комбинация процессов подходят для данного применения.

Как сравниваются материалы для стержневых отливок с точки зрения конструкционного использования?

Выбор материала — это то, с чего начинается большинство решений по конструкционному литью, и выбор обычно сужается до нескольких семейств сплавов с зарекомендовавшим себя опытом применения в автомобильной промышленности.

Серый чугун

Серый чугун является исторической основой для многих конструкционных отливок — тормозных роторов, блоков двигателей, корпусов трансмиссий. Микроструктура графитовых чешуек обеспечивает хорошее демпфирование и прочность на сжатие, а также предсказуемость обработки. Ограничением для применения в конструкциях является хрупкость: серый чугун ломается, а не деформируется при ударе, что делает его плохо подходящим для деталей, которые должны выдерживать аварии или условия сильного ударного нагружения.

Для деталей конструкции, не связанных с авариями — опоры двигателя в определенных конфигурациях, некоторые компоненты корпуса — серый чугун остается пригодным там, где его демпфирующие свойства и обрабатываемость оправдывают выбор. Для компонентов подвески и шасси, подверженных динамическим нагрузкам и потенциальным ударам, этот выбор, как правило, не является подходящим.

Ковкий чугун

Ковкий чугун, также называемый железом с шаровидным или шаровидным графитом, изменяет микроструктуру путем введения сферических графитовых конкреций, а не хлопьев. Результатом является значительное улучшение пластичности и ударопрочности по сравнению с серым чугуном при сохранении большей части преимущества в жесткости, которое черные материалы имеют по сравнению с алюминием.

Для конструкционных автомобильных отливок, где необходимы прочность, сопротивление усталости и ударные характеристики, ковкий чугун эффективно охватывает широкий спектр применений:

• Поворотные кулаки и кронштейны колес
• Кронштейны рычагов подвески и компоненты подрамника
• Корпуса дифференциалов и мостов
• Тяжелые рычаги подвески

Недостаток веса по сравнению с алюминием вполне реален, но для деталей, поперечное сечение которых ограничено другими факторами упаковки, более высокая удельная прочность ковкого чугуна может привести к получению детали с более тонкими стенками, что частично компенсирует разницу в плотности.

Алюминиевые сплавы

Алюминиевые литейные сплавы стали выбором по умолчанию для конструкционных автомобильных деталей, где снижение веса является основной целью программы, что описывает растущую долю программ новых транспортных средств, особенно в электрифицированных силовых агрегатах.

Преимущество алюминия по плотности по сравнению с железом существенно, и оно напрямую приводит к уменьшению неподрессоренной массы компонентов подвески, что оказывает измеримое влияние как на динамику езды, так и на эффективный запас хода электромобилей. Структурное алюминиевое литье теперь является стандартом для:

• Передний и задний подрамники
• Поворотные кулаки и рычаги подвески для высокопроизводительных и электромобилей
• Батарейные шкафы и структурные лотки
• Амортизаторы и корпуса стоек

Компромисс заключается в том, что алюминиевые сплавы обычно имеют меньшую усталостную прочность, чем ковкий чугун при эквивалентной толщине сечения, и они требуют тщательного выбора сплава и термической обработки для достижения механических свойств, необходимых для конструкционных применений. Литье под давлением, постоянная форма и литье в песчаные формы создают различные профили свойств алюминия, и выбор процесса влияет на конечные характеристики детали так же, как и выбор сплава.

Магниевые сплавы

Магний легче алюминия, и его наносят на элементы внутренней конструкции — держатели приборной панели, каркасы сидений, корпуса раздаточной коробки — там, где важно снижение веса, а коррозионная среда менее агрессивна, чем днище кузова. Для отливок наружных конструкций, подвергающихся воздействию дорожных брызг и циклических температур, подверженность магния коррозии и ограниченные усталостные характеристики ограничивают его применение без значительной защитной обработки.

Какой процесс литья подходит для какого конструктивного применения?

Выбор материала и выбор процесса не являются независимыми решениями. Из одного и того же сплава, отлитого с помощью разных процессов, получаются детали с разной микроструктурой, разными уровнями пористости и разной достижимой геометрией — и все это влияет на структурные характеристики.

Литье в песчаные формы для деталей из конструкционного железа

Литье в песчаные формы по-прежнему широко используется для изготовления конструкционных компонентов из ковкого чугуна, особенно при небольших объемах производства или для более крупных деталей, где затраты на штамповую оснастку не могут быть возмещены. Этот процесс учитывает сложную внутреннюю геометрию посредством отбора сердцевины, а изменение толщины стенок можно контролировать при хорошем управлении процессом литейного производства. Конструкционные отливки в песчаные формы выигрывают от практики контролируемого затвердевания и целевых испытаний для проверки механических свойств в реальной отливке, а не при использовании отдельно отлитых испытательных брусков.

Литье под давлением крупногабаритных алюминиевых конструкционных деталей

Литье под высоким давлением доминирует в крупносерийном производстве алюминиевых конструкций из-за эффективности цикла и постоянства размеров. Проблема заключается в пористости: захваченный газ при литье под давлением может снизить усталостные характеристики и затруднить термообработку, которая в противном случае улучшила бы механические свойства, без образования пузырей.

Литье под вакуумом и литье под давлением снижает уровень пористости настолько, что делает термообработку жизнеспособной, что позволяет производить конструкционное литье под давлением, отвечающее требованиям усталости, которые ранее были достижимы только с помощью более дорогих процессов. Для конструкций электромобилей, где объемы производства высоки, а целевые показатели веса агрессивны, эти варианты процесса все чаще становятся ответом.

Как переход к электромобилям меняет характеристики отливки?

Переход к аккумуляторным электромобилям изменил то, что должны делать структурные отливки, не только с точки зрения того, какие части существуют, но и с точки зрения интегрированных функций, которые эти части должны выполнять.

Корпуса аккумуляторов и структурные лотки входят в число наиболее быстро растущих областей применения литья в программах по производству электромобилей. Эти компоненты должны:

• Несут механическую нагрузку как часть конструкции транспортного средства.
• Защитите элементы аккумуляторной батареи от проникновения при боковом ударе или ударе снизу.
• Управляйте тепловыми характеристиками с помощью встроенных каналов охлаждения.
• Герметизация от проникновения воды и загрязнений

Сочетание структурных, защитных и терморегулирующих функций в одной отливке приводит к созданию сложных алюминиевых отливок под давлением — иногда очень больших — предназначенных для объединения нескольких ранее отдельных компонентов. Крупные структурные отливки, иногда называемые мега-отливками в отраслевых обсуждениях, сокращают количество деталей и трудозатраты на сборку, одновременно создавая свои собственные проблемы, связанные с масштабом штампа, контролем процесса и принятием решений о ремонте или замене после повреждения.

Для компонентов подвески и шасси электромобилей дополнительная чувствительность к неподрессоренной массе, создаваемая тяжелыми аккумуляторными блоками, увеличивает ценность алюминиевых конструкционных отливок по сравнению с железными альтернативами. Инженерный компромисс между стоимостью материалов, инвестициями в оснастку и экономией веса в течение жизненного цикла смещается в пользу алюминия для большей доли применений в электрифицированных программах, чем в аналогичных транспортных средствах с двигателями внутреннего сгорания.

Что должны оценить инженеры, прежде чем окончательно определиться с выбором отливки?

Решение о выборе является результатом сближения свойств материала, возможностей процесса, объема программы, целевых затрат и возможностей поставщика. Проведение структурированной оценки перед окончательной доработкой спецификации снижает риск обнаружения несовместимостей после инвестиций в инструмент.

Ключевые моменты оценки:

• Анализ нагрузки: Какие циклы усталости, пиковые нагрузки и уровни энергии при столкновении должна выдержать деталь? Это устанавливает нижний предел свойств материала.
• Чувствительность к целевому весу: Насколько ожидается снижение веса отливки и каковы допустимые затраты на его достижение?
• Объем производства: Объем определяет, какие процессы экономически жизнеспособны. Деталь, выпускаемая при небольшом годовом объеме, может не оправдать затраты на инструменты для литья под давлением, даже если процесс технически идеален.
• Сложность геометрии: Внутренние каналы, переменная толщина стенок и интегрированные функции влияют на то, какие процессы могут обеспечить получение геометрии без неприемлемых затрат или потери производительности.
• Требования к обеспечению качества: Какие методы контроля указаны — рентген, компьютерная томография, испытание под давлением — и производит ли производственный процесс отливки, которые могут последовательно пройти эти проверки?
• Требования к качеству поверхности и механической обработке: Припуски на литье и состояние поверхности после литья влияют на стоимость последующей обработки и размерные возможности.

Требования к сертификации поставщиков. Отливки автомобильных конструкций часто требуют сертификации системы качества IATF 16949, представления PPAP и отслеживания материалов. Прежде чем развивать отношения, убедитесь, что литейный завод может удовлетворить эти требования.

Как возможности поставщика влияют на качество конструкционной отливки?

Технически правильная спецификация позволяет производить конструкционные отливки заданного качества только в том случае, если литейный завод, поставляющий их, обладает технологическими возможностями, системами качества и металлургическими знаниями для последовательного выполнения отливок на протяжении всего производственного цикла.

Факторы, которые отличают способных поставщиков конструкционного литья:

• Мониторинг и контроль процесса: Мониторинг в реальном времени температуры заливки, времени заливки, температуры матрицы (для литья под давлением) и химического состава дает стабильные результаты. Поставщики, которые полагаются на периодический отбор проб, а не на постоянный мониторинг, вводят отклонения, которых можно избежать.
• Возможности металлургических испытаний: Собственный спектрографический анализ, испытания механических свойств и оценка микроструктуры позволяют литейному заводу убедиться, что разливаемый материал соответствует техническим характеристикам, прежде чем детали покинут предприятие.
• Возможность неразрушающей оценки: Возможности рентгеновского или компьютерного сканирования, выполняемые собственными силами или через квалифицированного поставщика услуг, позволяют обнаруживать внутренние дефекты до того, как детали достигнут сборки.
• Входные данные для проектирования для производства: Литейное предприятие, имеющее инженерные возможности, может выявить особенности конструкции отливки, которые могут вызвать проблемы с заполнением, усадку или деформацию, и предложить модификации до того, как будет нарезана оснастка. Этот вклад сокращает время разработки и повышает вероятность надежного процесса с момента запуска.

Партнерство с поставщиком, который понимает структурные требования

Автомобильные отливки для конструкционных применений не являются товарной покупкой. Сочетание выбора материала, управления процессом, проверки качества и знаний применения, необходимых для последовательного производства деталей, соответствующих требованиям к конструктивным характеристикам, является отличительной способностью литейного завода, который может предложить работу, и того, который действительно может надежно выполнить ее в объеме производства. Компания Ruian Huazhu Machinery Co., Ltd. производит автомобильные отливки для конструкционных и функциональных применений, имея производственные возможности для всех семейств железных и алюминиевых сплавов и опыт технологических процессов в приложениях, где механические характеристики и стабильность качества являются определяющими требованиями. Если вы работаете над спецификацией отливки для конструктивного применения — оцениваете варианты материалов, сравниваете технологические маршруты или оцениваете возможности поставщика для новой программы — прямое обращение позволяет провести технический разговор, основанный на реальных требованиях к детали, а не на общем обзоре возможностей. Решения по отливке конструкций, принятые с участием подходящего производственного партнера на ранних стадиях процесса, как правило, дают лучшие результаты, чем те, когда литейный завод привлекается только после того, как конструкция уже утверждена.
