Могут ли литые детали OEM заменить сварные компоненты?

Структурные сборки, состоящие из нескольких сварных деталей, несут в себе компромисс, который легко не заметить на этапе проектирования и который трудно исправить после запуска производственной линии. Каждое сварное соединение представляет собой точку потенциальной концентрации напряжений, размерную переменную, вносимую процессом соединения, а не геометрией детали, и требующую дополнительных проверок. Когда компонент, который в настоящее время состоит из четырех или шести сварных деталей, вместо этого может быть изготовлен в виде одной отливки, инженерное обоснование такой замены заслуживает серьезного изучения — не как универсальное правило, а как решение, которое зависит от конкретных условий геометрии, объема, материала и структурной нагрузки. Понимание того, где такая замена возможна, а где нет, является основным вопросом для инженеров и групп по закупкам, оценивающих OEM-литые детали в качестве альтернативы готовым сборкам.

Производственная логика, лежащая в основе этого вопроса

Сварка объединяет отдельные сформированные или вырезанные детали в единую конструкцию путем сплавления материала в определенных соединениях. Этот процесс является гибким — его можно применять к широкому спектру геометрий без инвестиций в оснастку, корректировать во время производства без переоснащения и использовать в небольших объемах без каких-либо штрафов. Эти характеристики делают сварку естественной отправной точкой для сложных деталей конструкции, особенно на ранних этапах разработки, когда конструкция все еще находится в стадии разработки.

Литье заполняет полость расплавленным металлом и позволяет ему затвердеть до детали почти чистой формы. Геометрия определяется формой, а материал непрерывно распределяется по объему детали без каких-либо операций соединения. Деталь, выходящая из формы, монолитна — не имеет швов, зон термического влияния и размерных нарушений, возникающих при сборке. Компромисс заключается в том, что форма представляет собой фиксированные инвестиции в оснастку, которые должны быть оправданы объемом производства, а геометрия должна соответствовать ограничениям процесса литья, а не неограниченной свободе изготовления сварных швов.

Почему сварные соединения создают инженерную уязвимость

Сварное соединение — это не просто соединение материалов — это зона, в которой основной материал нагревается до температуры плавления или выше нее, повторно затвердевает в присутствии присадочного материала, а затем охлаждается со скоростью, определяемой окружающей тепловой массой. Этот процесс изменяет микроструктуру металла в зоне термического влияния, прилегающей к сварному шву. В сталях это может означать локальное закаливание или размягчение в зависимости от состава сплава. В алюминии это обычно означает снижение прочности исходного материала в зоне воздействия.

Помимо металлургических изменений, геометрия сварного соединения создает концентрацию напряжений там, где профиль сварного шва переходит в поверхность основного материала. При циклическом нагружении — условии, которое определяет усталостную долговечность в большинстве конструкций — в этих точках концентрации происходит зарождение трещин. Правильно выполненная сварка на соединении соответствующей конструкции может снизить этот риск. Но риск присущ геометрии соединения и не применим к непрерывно формируемому литому участку эквивалентной формы.

Это основной структурный аргумент в пользу консолидации отливок: при одной отливке устраняются соединения и связанная с ними геометрия концентрации напряжений. Путь нагрузки через деталь является непрерывным, и проектировщик может контролировать толщину стенки, радиусы галтелей и переходы сечений так, как это не позволяет сварная сборка.

Могут ли отливки по индивидуальному заказу заменить несколько сварных компонентов?

Ответ условный, и условия имеют большее значение, чем общий принцип.

Замена возможна, если:

• Сварная сборка состоит из деталей, которые геометрически стабильны — это означает, что окончательная форма одинакова для всех производственных циклов и не подлежит частому пересмотру конструкции.
• Объем производства достаточен для того, чтобы амортизировать инвестиции в инструмент для достаточного количества деталей, чтобы стоимость инструмента на единицу стала приемлемой по сравнению с затратами на рабочую силу и материалы сварного альтернативного варианта.
• Геометрию сборки можно воспроизвести в отливке без необходимости подрезов или внутренних элементов, которые сделали бы форму ненадежной или неэкономичной.
• В сценарии нагрузки преобладают усталостные или динамические напряжения, при этом исключение сварных соединений обеспечивает измеримую конструкционную выгоду.
• В настоящее время сборка требует механической обработки после сварки для достижения допуска по размерам, а процесс литья может обеспечить более стабильное достижение этого допуска.

Замена не является простой, если:

• Объем детали настолько мал, что затраты на оснастку не могут быть возмещены в течение ожидаемого производственного цикла.
• Конструкция активно развивается, и литой инструмент устареет раньше, чем его амортизируют.
• Деталь включает в себя крупные тонкостенные секции, длина потока которых превышает возможности предполагаемого процесса литья.
• Спецификация материала требует профиля механических свойств, которого невозможно достичь в процессе литья без термообработки после литья, что увеличивает стоимость и сложность.
• Сборка включает в себя преднамеренные соединения — фланцы, исправные соединения или интерфейсы с другими компонентами, которые являются скорее функциональными, чем конструкционными.

Гибридные подходы стоит оценить, когда:

Многодетальный сварной узел может быть частично объединен без полной замены. Три сварные детали могут стать двумя отливками, которые соединяются болтами в исправном соединении, или одной сложной отливкой, которая заменяет четыре детали, сохраняя при этом простой кронштейн как отдельную формованную деталь. Целью является не минимальное количество деталей в отдельности, а минимальное количество деталей, которые можно надежно производить, эффективно проверять и собирать, не вызывая сбоев, которые призвано предотвратить отливка.

Структурные преимущества проектирования консолидированной отливки

Устранение видов отказов, вызванных сваркой

Наиболее последовательным конструкционным преимуществом замены сварного узла на отливку является удаление сварного соединения как потенциального места разрушения. Усталостные разрушения в изготовленных сборках почти всегда возникают на кончиках сварных швов, в корнях швов или на краях зон термического влияния. Когда эти характеристики отсутствуют, усталостная долговечность детали определяется свойствами материала и геометрией сечения (переменными, которые контролирует проектировщик), а не качеством сварного шва, которое зависит от квалификации оператора, точности крепления и состояния сварочного оборудования.

Улучшенная размерная согласованность

Сварная сборка накапливает изменения размеров каждой отдельной детали и каждой операции соединения. Допуски крепления, термическая деформация во время сварки и пружинение после охлаждения — все это вносит вклад в отклонения, которые должны компенсироваться последующими операциями обработки или приниматься как изменчивость от продукта к изделию. Отливка воспроизводит геометрию формы с изменениями, контролируемыми качеством формы и процессом затвердевания, которые в процессе точного литья можно регулировать допусками, которые соответствуют или приближаются к допускам, достижимым при механической обработке сварного варианта.

Сокращение количества этапов сборки и проверки

Каждое сварное соединение требует выполнения последовательности операций: подгонки, крепления, сварки, послесварочного контроля и часто термообработки или правки. Устранение суставов исключает эти шаги. Для программы крупносерийного производства сокращение труда и времени цикла за счет объединения восьми деталей в две или три отливки представляет собой существенное снижение производственных затрат, которое необходимо сопоставить с инвестициями в оснастку.

Внутренняя геометрия, которую не может создать сварка

Литье позволяет создавать внутренние проходы, полые секции и геометрические переходы, которые сварка не может обеспечить без дополнительных этапов изготовления. Масляный канал, канал для охлаждающей жидкости или полая секция для снижения веса, для которой потребуются обработанные трубы и приваренные заглушки в изготовленной детали, могут быть отлиты на месте как часть первичной геометрии. Это одно из структурных и функциональных преимуществ, которое делает консолидацию отливок привлекательной, помимо аргумента об устранении швов.

Ограничения, которые должны учитывать инженеры

Инвестиции в оснастку и зависимость от объема

Инструмент для литья — будь то песчаная форма, постоянная форма или кокиль для литья под давлением — представляет собой первоначальные затраты, которые должны быть возмещены в течение всего производственного цикла. При небольших объемах затраты на инструмент на единицу продукции могут превысить экономию труда за счет исключения сварных соединений. Порог объема, при котором литье становится экономичным, зависит от сложности детали и стоимости сварочных работ, которые она заменяет, и этот порог следует рассчитывать явно, а не предполагать.

Ограничения проектирования, налагаемые процессом

Каждый процесс литья накладывает ограничения на геометрию, которую он может получить. Углы уклона необходимы для того, чтобы деталь могла выйти из формы. Толщина стенок должна оставаться в пределах, позволяющих металлу заполнить полость формы и затвердеть без усадочных дефектов. Острые внутренние углы должны быть заменены радиусами, по которым металл может течь без холодного смыкания или сбоев. Сварная конструкция, созданная без учета литья, обычно требует доработки перед отливкой — иногда незначительной, иногда существенной.

Различия в свойствах материалов

Литые металлы не всегда соответствуют механическим свойствам деформируемых аналогов, особенно по относительному удлинению и ударопрочности. Процесс литья приводит к микроструктурным различиям между поверхностью детали, которая остывает быстрее, и центром, который остывает медленнее. Для конструкционных применений, где пластичность под ударной нагрузкой имеет решающее значение, проектировщик должен убедиться, что спецификация литого материала соответствует требованию, а не предполагать, что обозначение материала в контексте литья несет в себе те же свойства, что и то же обозначение в деформируемой форме.

Требования к обработке после литья

Форма, близкая к чистой, — это не то же самое, что готовая. Большинство конструкционных отливок требуют механической обработки сопрягаемых поверхностей, отверстий подшипников, резьбовых отверстий и других элементов, где требования к размерам и качеству поверхности превышают то, что достигается непосредственно в процессе литья. Эта механическая обработка увеличивает стоимость и должна учитываться при сравнении общей стоимости отливки и ее сварного эквивалента.

Алюминий, латунь и слой выбора материала

Выбор материала влияет на решение о замене отливки таким образом, что это влияет как на структурный результат, так и на выбор процесса.

Алюминиевые литые детали являются распространенным выбором в автомобильной и аэрокосмической промышленности, где снижение веса является целью проектирования. Алюминиевые сплавы хорошо отливаются как при литье под давлением, так и при прецизионном литье, достигают хорошего соотношения прочности к весу и эффективно обрабатываются после литья. Теплопроводность материала также делает его подходящим для деталей, которые должны отводить тепло при эксплуатации — корпусов, крышек и кронштейнов, прилегающих к тепловыделяющим компонентам. Если сварная стальная сборка пересматривается с целью снижения веса, а также структурной консолидации, замена алюминиевого литья решает обе задачи одновременно.

Детали, отлитые из латуни, имеют различное применение: корпуса клапанов, фитинги для жидкостей, соединители и компоненты, для которых основным требованием является устойчивость к коррозии в водной или химической среде. Латунь не обладает таким преимуществом в весе конструкции, как алюминий, но она обрабатывается с точными допусками, надежно герметизирует обработанные поверхности сопряжения и противостоит коррозии в условиях, которые могут привести к разрушению стали без покрытия или незащищенного алюминия. Отливка небольших металлических деталей из латуни для жидкостных систем, где несколько сварных или резьбовых деталей можно заменить одним литым корпусом, является хорошо зарекомендовавшей себя схемой замены в промышленном и морском оборудовании.

Таким образом, выбор материала не является независимым от вопроса консолидации. Он определяет выбор процесса (литье под давлением для крупносерийных алюминиевых деталей, прецизионное литье в песчаную форму или литье по выплавляемым моделям для изделий сложной геометрии или небольших партий), подход к оснастке и требования к обработке после литья.

Процесс прецизионного литья или литье под давлением: что соответствует цели консолидации?

Эти два подхода к литью служат различным сценариям консолидации, и выбор между ними влияет на достижимую геометрию, точность размеров, качество поверхности и экономику замены.

Процесс прецизионного литья, включающий литье по выплавляемым моделям и связанные с ним методы, позволяет получать изделия сложной формы с тонкими стенками, жесткими допусками и прекрасным качеством поверхности за одну операцию. Он хорошо подходит для деталей с внутренними проходами, сложными внешними профилями или многоплоскостными элементами, которые не могут быть выполнены при литье под давлением. Этот процесс используется в аэрокосмической, медицинской и промышленной сферах, где сложность детали оправдывает более высокую стоимость единицы изделия по сравнению с литьем под давлением. Для консолидации сварной сборки, которая включает в себя изогнутые проходы, сложную геометрию соединения или элементы под разными углами, прецизионное литье может воспроизвести геометрию, которую экономически не достигается ни одним другим процессом.

Литье под высоким давлением нагнетает расплавленный металл в матрицу из закаленной стали, что позволяет производить детали с превосходной повторяемостью размеров, гладкими поверхностями и коротким временем цикла. Это крупносерийный процесс для деталей конструкций из алюминия и цинка, геометрия которых совместима с ограничениями процесса — постоянная толщина стенки, адекватные углы уклона, отсутствие значительных подрезов. Для литья деталей в автомобильном производстве — кронштейнов, корпусов, крышек и структурных вставок — литье под давлением — это процесс, который заставляет экономику консолидации работать в тех объемах, которые требуются автомобильным программам.

Это различие имеет значение для решения о замене, поскольку проектировщик, решающий, стоит ли заменять сварную сборку отливкой, должен выбрать процесс, прежде чем приступить к проектированию, поскольку эти два процесса накладывают разные геометрические ограничения на конечную деталь.

Образцы применения: где практикуется консолидация литья

Автомобильные структурные компоненты

Замена сварных узлов цельными отливками является документально подтвержденной практикой в автомобилестроении. Подушки двигателя, подвески, поворотные кулаки и корпуса трансмиссии, которые когда-то состояли из множества штампованных и сваренных стальных деталей, теперь производятся в виде цельных алюминиевых или чугунных отливок в рамках крупносерийных программ. Движущей силой является не только структурный аргумент — это сочетание снижения веса, упрощения сборки и обеспечения единообразия размеров, которое консолидация отливок обеспечивает при объемах автомобильного производства. Программы литья деталей в автомобиле также извлекают выгоду из развитой инструментальной инфраструктуры и сетей компаний точного литья, которые сложились вокруг цепочек поставок OEM-производителей автомобилей.

Промышленные рамы и корпуса

В промышленном оборудовании — насосах, компрессорах, редукторах и структурных рамах — сварное производство исторически использовалось для изготовления нестандартных компонентов небольшого объема, где инвестиции в оснастку для литья не были оправданы. По мере увеличения объемов производства или стабилизации конструкций замена сварных узлов отливками становится экономичной. Структурное преимущество особенно актуально для оборудования, подверженного вибрации, где усталость сварных швов является повторяющейся проблемой технического обслуживания, которую непосредственно решает консолидация отливки.

Компоненты жидкостной системы

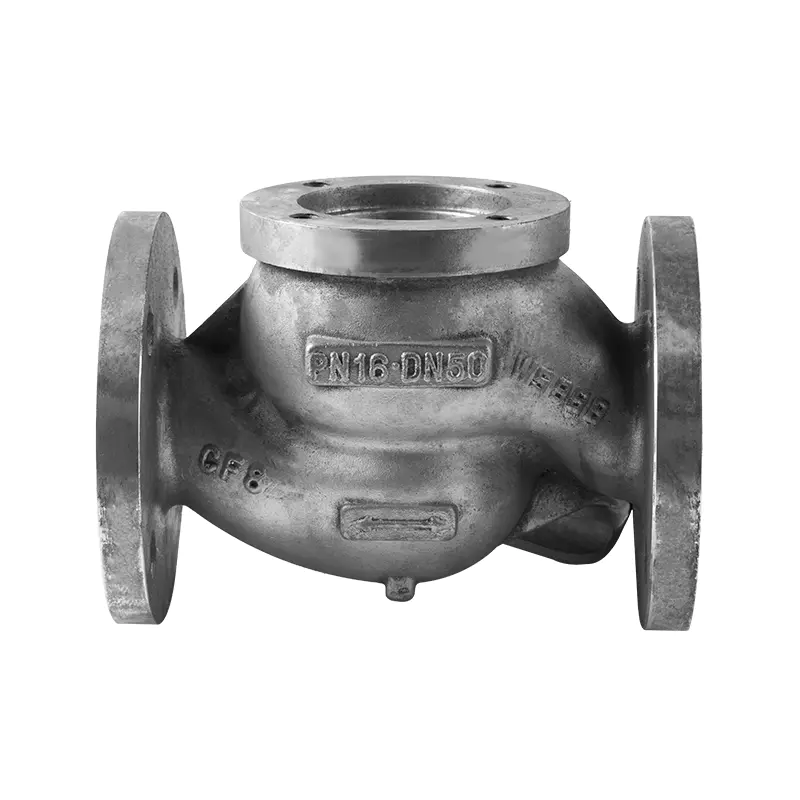

В гидравлических, пневматических системах и системах технологических жидкостей блоки коллекторов и корпуса клапанов, которые раньше собирались из множества механически обработанных и сваренных деталей, теперь обычно производятся в виде цельных отливок с обработанными портами и уплотнительными поверхностями. Уплотнение исключает паяные или сварные соединения внутри жидкостного контура, которые являются потенциальными точками утечки, и обеспечивает такую ​​геометрию внутреннего канала, которая улучшает характеристики потока по сравнению с вариантами просверленных или сварных каналов.

Производство OEM-литых деталей: что требует технико-экономическое обоснование

Техническая осуществимость и производственная осуществимость — это не одно и то же. Геометрия детали, которую теоретически можно объединить в одну отливку, может создавать проблемы с оснасткой, контролем качества или цепочкой поставок, которые влияют на целесообразность замены в рамках конкретной производственной программы.

Анализ проектирования с учетом технологичности (DFM) совместно с производителем отливок — это шаг, который выявляет эти проблемы до того, как будет использована оснастка. В обзоре оцениваются углы уклона, распределение толщины стенок, расположение линий разъема, конструкция литников и стояков, а также размерные допуски, достижимые без механической обработки после отливки. Он также определяет особенности, которые потребуют механической обработки независимо от качества отливки, поэтому операции механической обработки планируются с самого начала, а не обнаруживаются после проверки первых отливок.

Для OEM-программ проверка DFM также устанавливает план проверки: какие размеры соответствуют допускам чертежа, какие контролируются для контроля процесса и какие функциональные поверхности требуют проверки при каждом производственном цикле. Производитель литейных деталей, имеющий опыт работы в программе OEM, будет иметь стандартные процедуры для этой проверки; поставщик, который не выполнил программы литья OEM, не может этого сделать.

Отливки прототипов из предполагаемого производственного инструмента, а не из временных песчаных форм или механически обработанных прототипов, обеспечивают наиболее надежную проверку замены до начала полного производства. Они подтверждают, что процесс литья обеспечивает требуемую геометрию, свойства материала и состояние поверхности, а также выявляют любые корректировки процесса, необходимые до начала объемного производства.

Оценка производителей и поставщиков для проектов консолидации отливок

Решение о выборе поставщика для проекта консолидации отливок отличается от стандартной закупки отливок. Производитель должен быть способен не только производить отливку, но и поддерживать процесс DFM, управлять инвестициями в оснастку и поддерживать постоянство размеров на протяжении всего производственного цикла, который может длиться годы.

Ключевые критерии оценки включают в себя:

Диапазон возможностей процесса: Использует ли производитель линии прецизионного литья, линии литья под давлением или и то, и другое? Требуемый процесс зависит от геометрии и объема детали, и поставщик, ограниченный одним процессом, может рекомендовать его независимо от соответствия.

Диапазон материалов: Может ли поставщик отливать и сертифицировать алюминий, латунь, железо или сталь в соответствии с требованиями применения? Поставщик, чей ассортимент материалов не включает требуемую спецификацию, не может быть квалифицирован для участия в этой программе, независимо от других возможностей.

Владение инструментами и контроль: Кому принадлежат инструменты и что с ними произойдет, если отношения поставок изменятся? Это коммерческий вопрос с инженерными последствиями: инструменты, которые нельзя передать другому поставщику, создают зависимость, которая влияет на долгосрочную гибкость поиска поставщиков.

Инфраструктура инспекции и сертификации: В рамках программ OEM-литых деталей поставщик должен вести записи о проверке размеров, документацию по сертификации материалов и, в некоторых случаях, иметь возможность аудита процесса для проверки качества со стороны клиентов.

Поиск литейных деталей в Китае: Для покупателей, оценивающих поставки из Китая, приведенные выше соображения применимы с дополнительным вниманием к протоколам связи, управлению временем выполнения работ по доработке инструментов и планированию логистики для итераций прототипа.

Принятие решения о замене: структурированный подход

Решение о замене сварных узлов отливками должно приниматься в такой последовательности, которая предотвращает преждевременные обязательства с обеих сторон — ни инвестиции в оснастку до того, как конструкция станет стабильной, ни отсрочка замены на неопределенный срок, которая принесет явную структурную и экономическую выгоду.

Работоспособная последовательность:

1. Определите сварную сборку или сборки, подлежащие оценке, и задокументируйте текущее количество деталей, количество соединений, требования к проверке и стоимость изготовления каждой единицы.
2. Определите случай структурной нагрузки и виды отказов, которые определяют текущую конструкцию — усталость, статическая перегрузка, коррозия, нестабильность размеров.
3. Оцените, можно ли отлить геометрию сборки с использованием доступных вариантов процесса, с помощью обзора DFM от потенциального производителя отливок.
4. Оцените стоимость оснастки и объем производства, необходимый для ее восстановления, и сравните стоимость отливки единицы продукции в этом объеме с текущей стоимостью изготовленной сборки.
5. Создайте прототип в предполагаемом производственном процессе, если оценка поддерживает продолжение, и проверьте характеристики конструкции, прежде чем приступить к производству инструментов.

Компания Ruian Huazhu Machinery Co., Ltd. поддерживает проекты по консолидации отливок при литье алюминия, латуни и чугуна, обладая инженерными возможностями, которые включают проверку DFM, поддержку проектирования оснастки и управление OEM-программами для автомобильных, промышленных компонентов и компонентов жидкостных систем. Для групп закупок и инженеров, оценивающих, можно ли заменить конкретную сварную сборку отливкой по индивидуальному заказу, привлечение производственной группы на ранней стадии оценки — до того, как проект будет завершен — является шагом, который определяет, достижима ли замена в рамках технических и коммерческих ограничений проекта.
